Keine Software-Silos mehr: Wie Architekten mit SketchUp Studio und Trimble Connect Zeit, Kosten und Nerven sparen
Komplexe Gebäudeanforderungen, interdisziplinäre Teams und Bauherren, die Ergebnisse in Rekordzeit erwarten: die moderne Architektur ist ein ständiger Spagat zwischen kreativer Vision und technischer Machbarkeit. Allzu oft wird dieser Prozess von Software-Silos, fehlerhaften Datenexporten und unübersichtlichen Kommunikationswegen ausgebremst. Schnittstellenverluste, veraltete Pläne und isolierte Insellösungen zählen zu den Hauptursachen für Bauzeitenüberschreitungen und Budgetabweichungen.
SketchUp Studio bricht diese Barrieren auf. Mit dem nativen Revit Importer und der cloudbasierten Kollaborationsplattform Trimble Connect entsteht ein lückenloses BIM-Ökosystem, das den gesamten Gebäudelebenszyklus begleitet – von der ersten Skizze bis zum Facility Management. Medienbrüche werden eliminiert, teure Zusatzlizenzen eingespart und die Zusammenarbeit über alle Leistungsphasen hinweg drastisch beschleunigt.
1. Vorplanung & Entwurf: Nahtlose BIM-Grundlage ohne Lizenzhürden
In der Zusammenarbeit mit FachplanerInnen und TragwerksingenieurInnen ist Autodesk Revit oft der Standard. In der Zusammenarbeit mit FachplanerInnen und TragwerksingenieurInnen ist Autodesk Revit der etablierte Standard. Der Datenaustausch zwischen den beiden Plattformen war in der Vergangenheit technisch aufwändig: mit Datenverlusten, fehlerhaften Geometrien und stundenlanger Bereinigungsarbeit. Zudem war dafür bislang oft eine zusätzliche Revit-Lizenz im Entwurfsbüro nötig.
Der in SketchUp Studio integrierte Revit Importer löst diesen Konflikt elegant und kompromisslos:

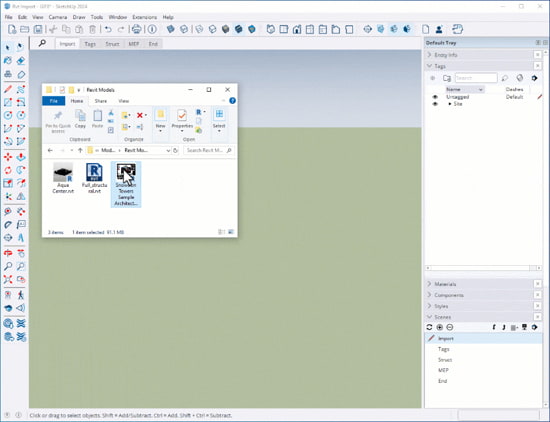

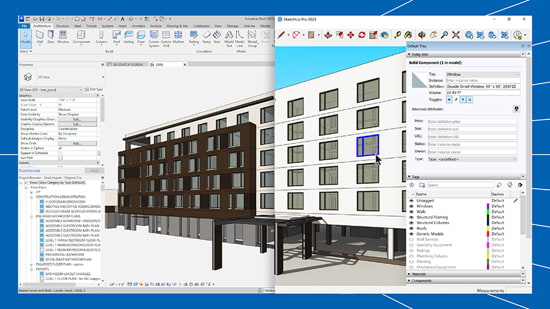

- Direkter Import ohne Revit-Lizenz: ArchitektInnen importieren schwere, komplexe .rvt-Dateien mit wenigen Klicks direkt in SketchUp ganz ohne eigene Revit-Lizenz oder komplizierte IFC-Exporte.
- Intelligente Datenkonvertierung: Revit-Kategorien, -Familien, -Ebenen und -Materialien werden automatisch in saubere SketchUp-Tags (Layer), Komponenten und Materialien übersetzt. Die Geometrie bleibt leichtgewichtig und sofort bearbeitbar.
- Schneller Entwurfsstart: Ob Bestandsaufnahme per iPad (Scan2Design) oder der Import der Tragwerksstruktur aus Revit: der Entwurf baut ab Minute eins auf einer validen BIM-Geometrie auf.
Das Ergebnis: ArchitektInnen laden ein TGA- oder Tragwerksmodell aus Revit blitzschnell in SketchUp, um in einer flüssigen Umgebung architektonische Details, Fassadenvarianten oder städtebauliche Kontexte zu entwerfen. Schnittstellenverluste und redundante Nachmodellierungen sinken auf null und die Freigabezyklen mit dem Bauherrn verkürzen sich um 30 bis 50 %, da Entwurfsanpassungen direkt auf dem realen Fachmodell basieren.
2. Komplexe Visionen greifbar machen: Kommunikation mit dem Bauherren
Die brillanteste architektonische Idee verliert ihre Kraft, wenn der Bauherr sie auf einem 2D-Grundriss nicht versteht. Genau hier spielt die Kombination aus SketchUp Studio und Trimble Connect eine Stärke aus, die im reinen Fachplaner-Workflow oft untergeht: die Kundenkommunikation.
Anstatt statische Pläne zu verschicken, teilen ArchitektInnen einen einfachen Web-Link. Der Bauherr kann das 3D-Modell in jedem Standard-Browser öffnen, sich frei darin bewegen und Schnitte durch das Gebäude legen – ganz ohne eigene Software oder technisches Vorwissen.
Noch wirkungsvoller wird die Präsentation direkt vor Ort: Mit der Trimble Connect App auf iPad oder Smartphone lässt sich das geplante Gebäude via Augmented Reality (AR) in Originalgröße auf das leere Baugrundstück projizieren. Kunden sehen, wie das Licht zu einer bestimmten Tageszeit durch die Fenster fällt oder wie sich der Baukörper in die Nachbarschaft einfügt. Diese immersive Präsentation schafft sofortiges Vertrauen, minimiert Missverständnisse und beschleunigt Freigabeprozesse zusätzlich.
3. Ausführungsplanung & BIM-Koordination: Schnittstellenfreie Kollisionsprüfung

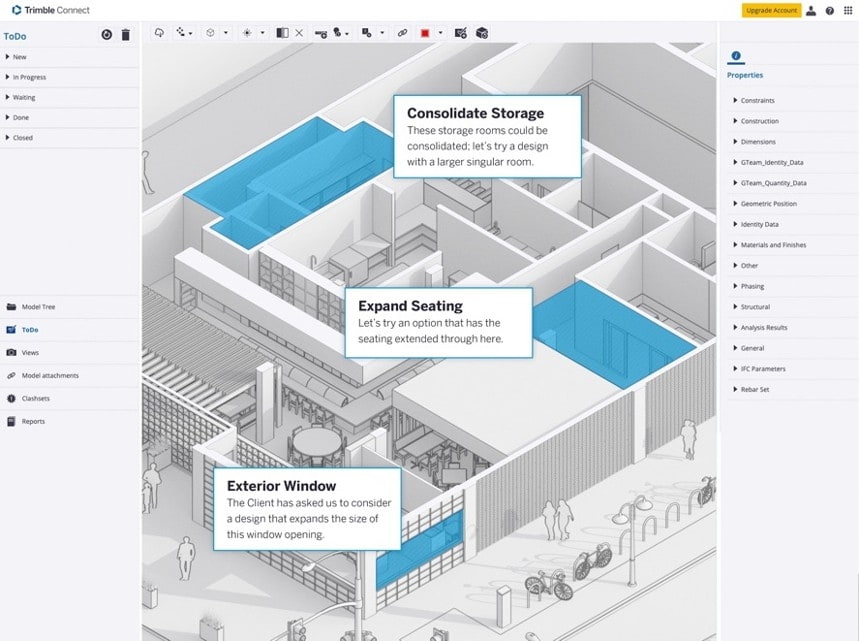

In der Detailplanung laufen die Fäden aller Gewerke zusammen. Wer hier noch mit E-Mail-Anhängen und Dateinamen wie „Entwurf_V14_final_NEU.skp“ arbeitet, provoziert teure Fehler. Trimble Connect fungiert als digitales Herzstück – eine cloudbasierte Common Data Environment (CDE), die alle Projektbeteiligten auf demselben Stand hält.
- Interdisziplinärer Datenaustausch: Das in SketchUp ausgearbeitete Architekturmodell trifft in Trimble Connect auf die Fachmodelle der TGA- und TragwerksplanerInnen (egal ob aus Revit, Navisworks oder als IFC).
- Automatisierte Kollisionsprüfung (Clash Detection): Kollidiert das neue Lüftungsrohr des TGA-Planers mit der abgehängten Design-Decke? Trimble Connect macht diese räumliche Überschneidung sofort auf dem Bildschirm sichtbar – lange bevor sie auf der Baustelle Tausende von Euro kostet.
- BIM-Collaboration Format (BCF): Kollisionen werden als Aufgaben inklusive präziser Modell-Koordinaten direkt an den zuständigen Revit- oder SketchUp-Bearbeiter zugewiesen und versioniert.
Hier greift die 1:10:100-Regel: Die Beseitigung eines Kollisionsfehlers im digitalen Modell kostet nur einen Bruchteil dessen, was ein Stillstand oder eine Kernbohrung auf der Baustelle verursachen würde. Erste Projekte zeigen eine Reduktion der Koordinations-Meetings um bis zu 40 %.
4. Ausschreibung & Vergabe (AVA): Präzise Mengen aus aggregierten BIM-Daten
Fehlerhafte Massenermittlungen in Ausschreibungen führen zu Risikoaufschlägen bei Bietern und späteren Nachtragsforderungen auf der Baustelle. Da der Revit Importer die BIM-Struktur (z. B. Wände, Türen, Fenster) in native SketchUp-Komponenten übersetzt, bleiben alle relevanten Objektdaten erhalten. Flächen, Volumina und Stückzahlen lassen sich direkt daraus auslesen und zentral in Trimble Connect für die Leistungsverzeichnisse aggregieren.
HandwerkerInnen und NachunternehmerInnen erhalten über Trimble Connect zudem kostenlosen Lesezugriff auf das kombinierte 3D-Modell aus SketchUp und Revit – komplexe Details werden im Modell sofort verständlich. Der Zeitaufwand für die händische Massenermittlung sinkt dadurch um bis zu 70 %, während eindeutige Leistungsschnitte Nachtragsrisiken minimieren.
5. Bauausführung & Bauüberwachung: Vom Modell fehlerfrei auf die Baustelle
Auf der Baustelle müssen Pläne und Realität exakt übereinstimmen. Trimble Connect bringt die kombinierten SketchUp- und Revit-Daten direkt auf mobile Endgeräte vor Ort: Bauleiter und Poliere greifen per Tablet über Trimble Connect Mobile auf den aktuellen Gesamtplanungsstand zu und prüfen Einbausituationen millimetergenau am 3D-Modell.
Eingescannte Ist-Zustände des Rohbaus (Trimble Scan Essentials) werden direkt über das Revit-Import-Modell gelegt, um Abweichungen im Rohbau frühzeitig zu identifizieren. Anfragen von der Baustelle (RFIs) lassen sich dadurch in Echtzeit beantworten – Stillstandzeiten und Materialverschwendung sinken spürbar.
6. Inbetriebnahme & Facility Management: Der lückenlose digitale Zwilling
Der Übergang vom Bauprojekt in den Betrieb scheitert oft an unvollständigen oder verstreuten Revisionsunterlagen. Die aus Revit importierten Bauteilstrukturen und die in SketchUp verfeinerten Ausbaudetails dienen in Trimble Connect als Träger für Produktdatenblätter, Wartungsintervalle und Abnahmeprotokolle.
Der Bauherr erhält bei Gebäudeübergabe einen vollständig dokumentierten digitalen Zwilling – das reduziert die Kosten für die Einrichtung des CAFM-Systems und das spätere Gebäudemanagement um bis zu 20 %.

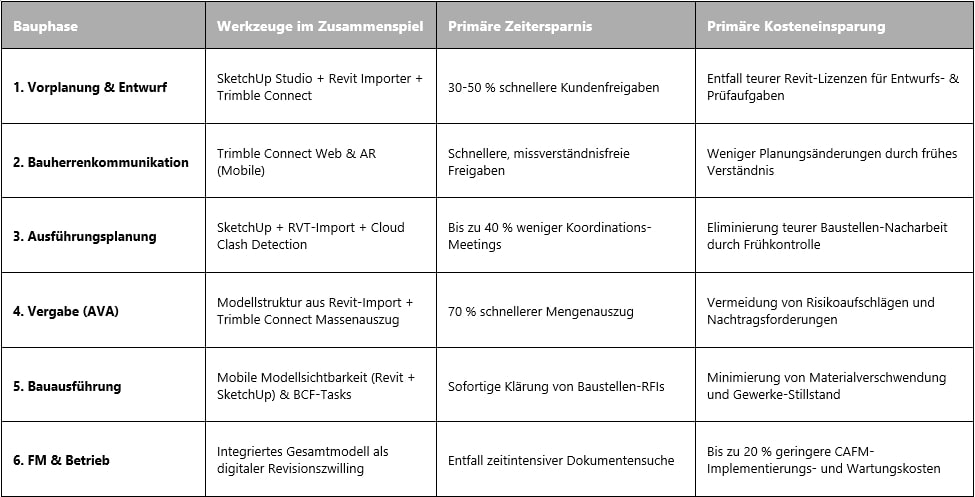

Messbare Potenziale im Überblick
Fazit: Mehr Zeit für echte Architektur
SketchUp Studio ist weit mehr als ein 3D-Modellierungswerkzeug. Durch die native Integration des Revit Importers und die Anbindung an Trimble Connect wird die traditionelle Hürde zwischen Autodesk-basierten Fachplanern und SketchUp-basierten Entwurfsarchitekten komplett aufgehoben. Das Resultat ist ein durchgängiger, transparenter Datenfluss über den gesamten Gebäudelebenszyklus hinweg: sicherer, schneller und wirtschaftlicher als jede isolierte Software-Insellösung. Und für ArchitektInnen bedeutet das vor allem eines: weniger Zeit für Software-Management und Fehlerbehebung, endlich wieder mehr Raum für das, was zählt: großartige Architektur zu erschaffen.
