Wer in Autodesk Plant 3D Rohrleitungen plant, kennt die kleinen Reibungsverluste, die sich über ein Projekt hinweg zu echtem Zeitaufwand summieren: Schraubenlängen, die mühsam von Hand kontrolliert werden müssen, Schweißnähte, die einzeln durchnummeriert werden, oder defekte Verbindungen, die nach jedem Katalog-Update von Neuem auftauchen. Jede dieser Aufgaben wirkt für sich genommen klein – in der Summe kosten sie aber genau die Zeit, die eigentlich für die technische Planung gebraucht würde.

Die Herausforderung

Dass Großprojekte mit tausenden Bauteilen ins Stocken geraten, liegt selten an der eigentlichen Komplexität, sondern meist an genau diesen scheinbar simplen Routineaufgaben: an Schraubenlängenberechnungen, die nur dann zuverlässig funktionieren, wenn Kataloge und Rohrklassen von Anfang an exakt aufgesetzt wurden, an der manuellen Nummerierung von Schweißnähten und Bauteilen, an offenen Verbindungen – den bekannten "Wassertropfen" –, die sich gerade in größeren Teams schnell unbemerkt einschleichen, an spürbar träger Performance, sobald ein Modell eine gewisse Größe erreicht, und an Spec-Updates, die nach Katalogänderungen plötzlich ins Leere laufen.

PiCri – entwickelt aus echten Kundenprojekten

Genau an diesen Punkten setzt PiCri an, die Erweiterung von IntegaDesign für den Rohrleitungsbau in Plant 3D. Der Name steht für "Pipe Creation" und ist Programm: PiCri ist nicht am Reißbrett entstanden, sondern aus echten Kundenprojekten gewachsen, in denen Großvorhaben wiederholt an genau solchen Routineaufgaben hingen – etwa in einem Projekt mit über 10.000 fehlerhaften Schraubensätzen, die sich mit PiCri auf wenige Klicks reduzieren ließen.

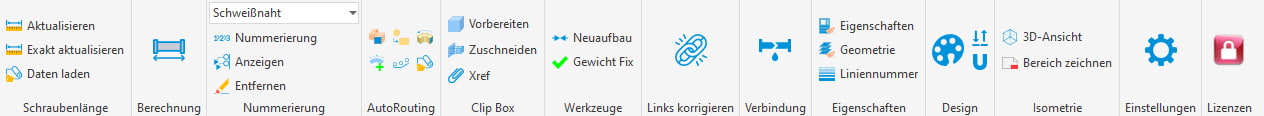

Die wichtigsten Funktionen im Überblick

• Schraubenlängenberechnung – liest Werte direkt aus dem 3D-Modell aus, prüft sie gegen konfigurierbare Mapping-Tabellen und rundet je nach Schraubentyp korrekt auf oder ab – für ganze Projekte statt Bauteil für Bauteil

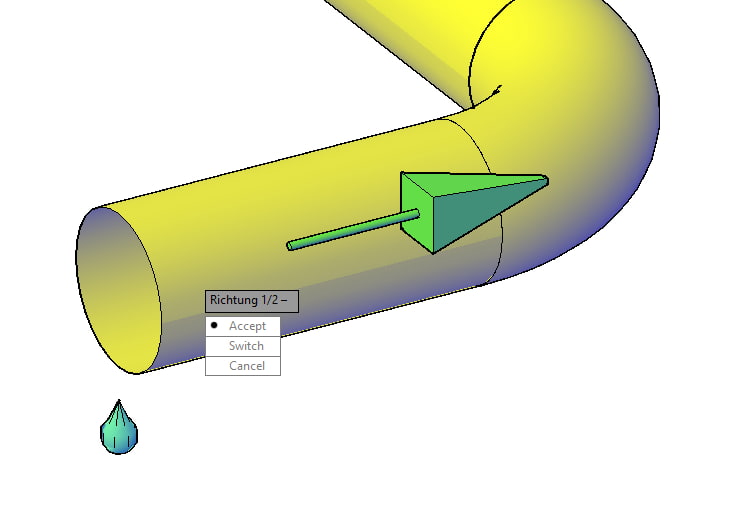

• Schweißnaht- & Bauteilnummerierung – fortlaufende Nummerierung per Klick in Flussrichtung, inklusive automatischer Spool-Nummern-Vergabe an Feldschweißnähten
• Clipping-Box – schneidet auch sehr große Modelle samt externer Referenzen auf den relevanten Arbeitsbereich zu, für deutlich flüssigeres Arbeiten in komplexen Anlagen
• Automatische Verbindungsreparatur – erkennt offene Verbindungen im gesamten Projekt und stellt sie wieder her, kleine Lücken werden durch Rohrverlängerung automatisch geschlossen
• Neuaufbau bestehender Verbindungen – platziert Verbindungen nach Änderungen an den Verbindungseinstellungen automatisch neu, ganz ohne manuelles Nacharbeiten
• Spec-Update-Fix – löst fehlschlagende Spec-Updates nach Katalogänderungen durch automatische Neuverknüpfung der Bauteile mit der aktuellen Size Record ID
• Individuelle Farbschemata – temporäre Einfärbung zur visuellen Kontrolle, ohne die globale Projektkonfiguration zu verändern
• Leitungsnummern-Übertragung per Pinsel – übernimmt Eigenschaften und Nummern blitzschnell von einem Bauteil auf andere

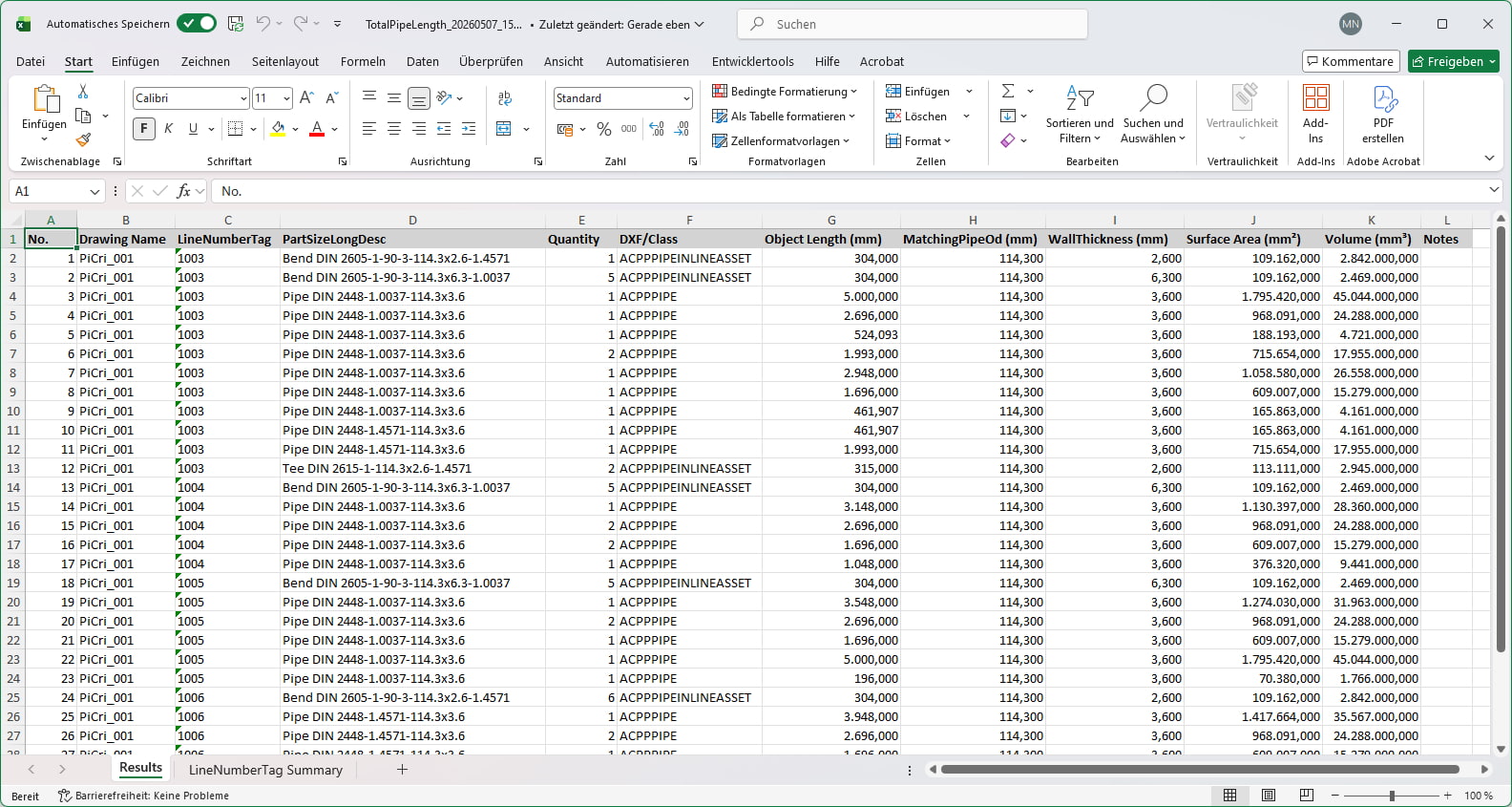

• Weitere Helfer – Hoch-/Tiefpunkt-Erkennung, Sacklinien-Erkennung sowie Extraktionsfunktionen für Längen, Volumen und Oberflächen

PiCri in Aktion

Wie sich das im echten Arbeitsalltag anfühlt, zeigt sich am besten im direkten Eindruck – deshalb haben wir PiCri für Sie in einem kurzen Video zusammengefasst:
